一、GF-CLP厚度傳感器技術指標：
  紙厚測量范圍：0—2.5㎜；
  線性量程：2㎜；
  靜態分辨率：0.2μm；
  動態分辨率：2μm，或為被測物厚度的2%，選其中大者；
  測量探頭溫漂：-20℃—+100℃內 ≤±0.005%/℃；
  二、GF-CLP厚度傳感器測量原理：
  GFCLP成紙厚度傳感器以接觸式測量紙或紙板的厚度，GFCLP成紙厚度傳感器包括下傳感器感應頭、上傳感器測量頭、承載平臺（Smart5200智能掃描架）、厚度檢測軟件、特定傳感器軟件。
  GFCLP成紙厚度傳感器位于Smart5200智能掃描架探頭內，厚度傳感器的上下探頭均可上下移動，通過3—5Kpa的壓縮空氣驅動，壓縮空氣的壓力可以根據紙頁厚度自動設定。紙幅的厚度與電磁振蕩電路的Q值相對應。通過探頭在紙頁上移動，測量整幅紙頁的厚度，經計算機處理，形成一個紙幅橫幅、縱向的厚度曲線。GFCLP成紙厚度傳感器為接觸式測量，對探頭表面的抗磨損特性要求較高，所以在上、下探頭涂有紅寶石涂層以增加傳感器的耐磨性，同時確保不會對被測紙頁造成劃痕。
  三、GF-CLP厚度傳感器技術特點：III. Technical Characteristics of the GF-CLP Thickness Sensor:
?GF—CLP成紙厚度傳感器是我公司率先在國內開發成功的替代進口產品（目前在國內已達到領先水平）。本系統采用最新的國家航空航天技術檢測頭器件，整機元件進口率達到90%以上，其技術性能指標已達到和超過國外產品的水平。
  ?GF—CLP成紙厚度傳感器是集高精度傳感技術、氣浮流體力學專業、精密氣動
恒壓技術、動態校準技術、計算機數據處理技術和過程控制軟件技術為一體的高、精、尖一體化產品。

  ?GF—CLP成紙厚度傳感器通過計算機對高精度傳感器信號進行快速準確的數據處理，達到了無可比擬的測量精度，通過橫向和縱向進紙，檢測頭保證了整個生產全過程的檢測。Through quick and accurate data processing for the highly precision   GF—CLP成紙厚度傳感器檢測頭本體采用進口柔性恒壓氣囊、進口紅寶石耐磨頭、德國MICRO EPSILON 公司電磁位移發送器、日本SMC公司精密氣浮控制器等組成，使檢測頭既有充分的柔軟性又有精確的重復定位精度。由于設計了專門的探頭加載卸載程序，使得厚度檢測系統對斷紙、引紙、維護等工作絲毫不受影響。

  

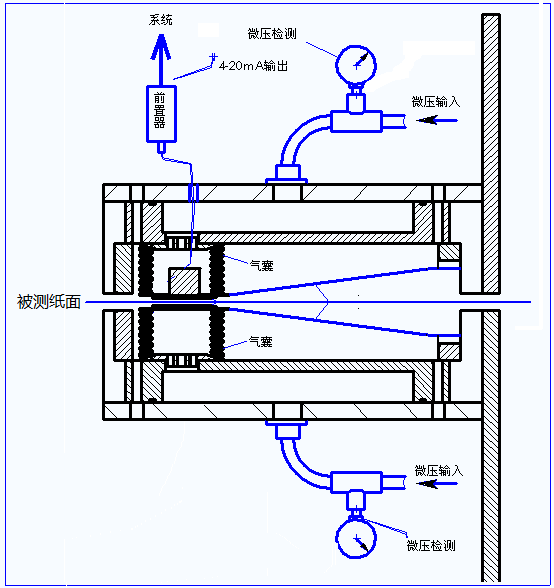

四、GF-CLP厚度傳感器結構示意圖：

  

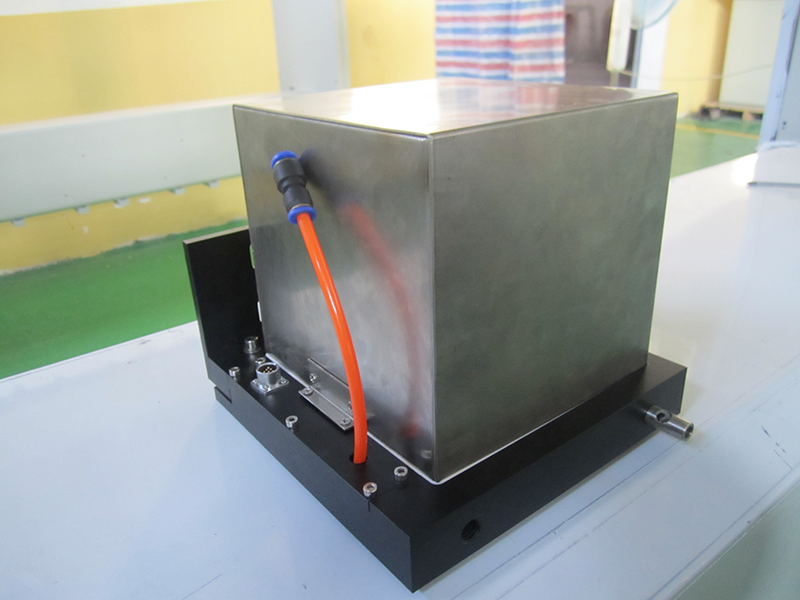

五、GF-CLP厚度傳感器外觀示意圖：

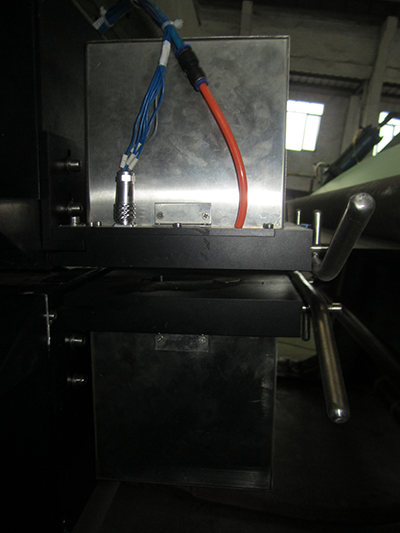

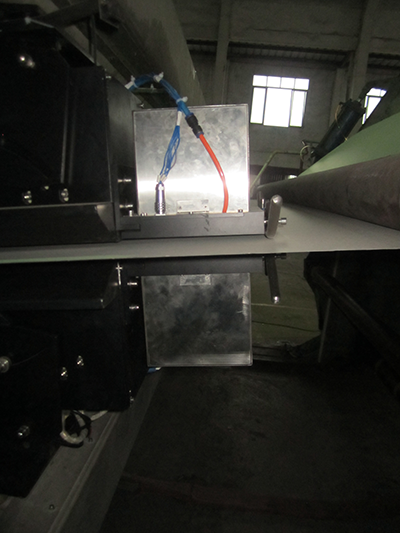

六、GF-CLP厚度傳感器現場使用效果圖：

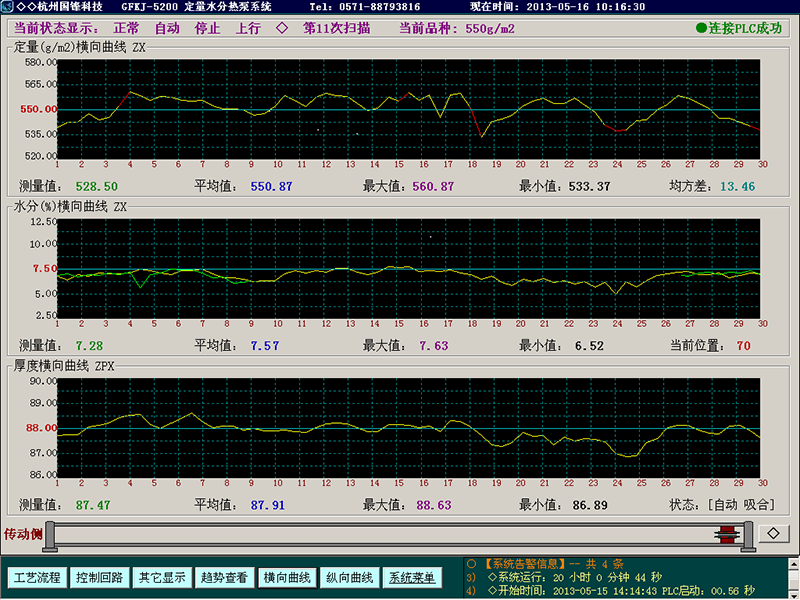

  如上圖所示該畫面顯示紙張定量、水分及厚度等參數的橫向變化，畫面保存更人性化，只要點擊各畫面中的界面保存按鈕，界面自動會保存，此功能是我公司最新研開發出來的。
