無碳復寫紙定點水分在線式智能檢測系統

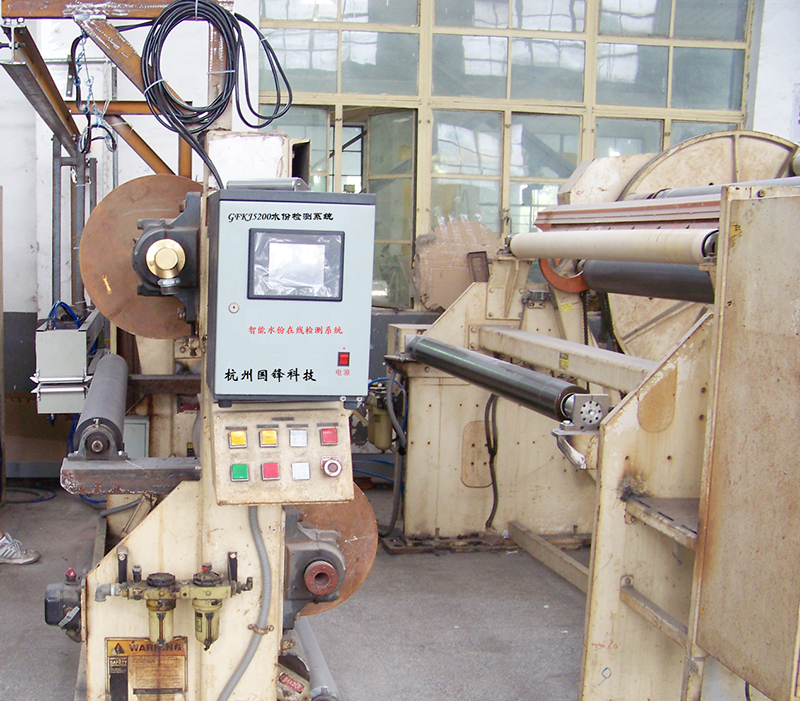

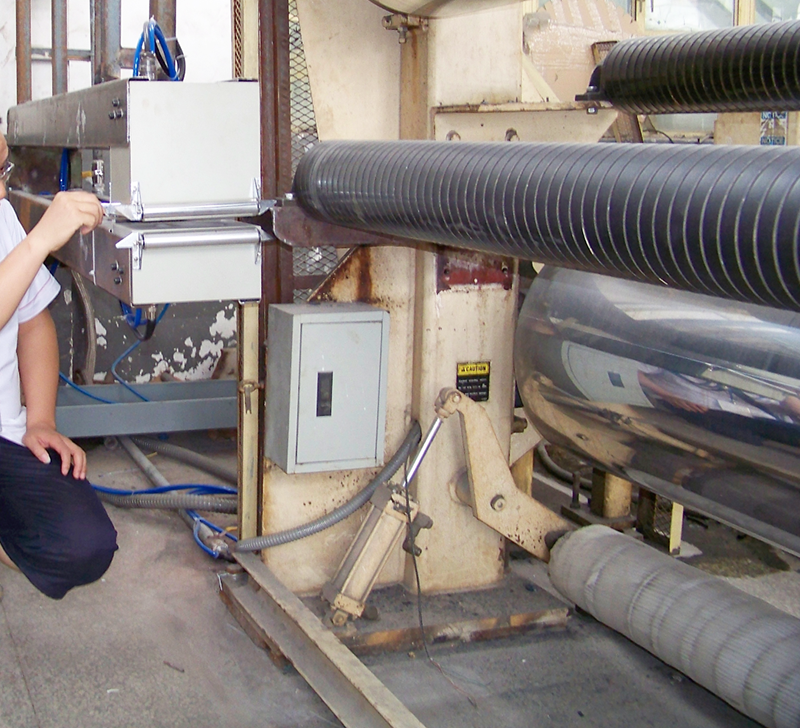

現場圖片
系統介紹
紙張水分含量對印刷影響很大，水分太低，紙質發脆，印刷中易產生靜電；含量過高，將會使油墨難以干燥。水分變化對紙的各種特性影響也很大，隨著水分的變化，其定量、抗張強度、柔韌性、耐折度等都將發生變化，紙張尺寸也會發生伸縮，甚至發生卷曲、翹邊、起皺、荷葉邊等現象。各種紙張都有一個最佳水分含量值，在此值下，紙張的各種性能都處于較好狀態，鑄涂紙、鑄涂白紙板最佳水分含量為7%±2%，白卡紙為4%-7%，單面涂布白紙板為8%±2%。這是紙張出廠時的最皆水分含量。
GFKJ5200水分儀測量系統是智能化紅外水分檢測系統，它廣泛應用于造紙、涂布、無碳復寫紙等在線水分的非接觸式的連續測量，為造紙企業生產過程的自動化提供重要條件。
水分儀的控制核心采用PLC，面板采用觸摸屏的操作方式，在應用中比以前的更加可靠，操作簡單易用。在屏幕上能直接顯示出水分值、含水率、水分的趨勢曲線圖等現場操作必須掌握的數據。
水分儀可單獨使用，完成上述測量功能，也可與β射線定量?jī)x配套使用（它們的外型及安裝尺寸基本相同），組成造紙行業中廣泛應用的定量水份儀，簡稱B／M計。
在現場使用時，本儀器的傳感器安裝在“O型”掃描架（特別是寬紙幅的情況）或“C型”掃描架（紙幅小于2．5米時）上進行橫向掃描測量、尋點測量或定點測量。
性能指標
1、測量范圍：
紙頁定量: 20-120 g／m2
紙頁含水率：1-20 ％
2、精度Q:
定量≤100 g/m2時，含水率≤ 8％時，Q ≤ ±0.5％
定量>100g/m2時， 含水率≤ 8％時，Q ≤ ±1％
3、穩定性：
連續工作8小時，漂移不超過精度Q.
4、時間常數：t≤1秒。
5、工作條件：
電 源： AC 220±10%；50±1Hz；
環境溫度：傳感器5一50℃，主機5一40℃；
探頭水冷：冷卻水溫度低于30℃，流量不少于0．5升／分；或用經過濾的干凈氣體，壓力0.2-0.4 MPa
接 地：傳感器外殼與電網地線可靠連接，主機電路地線必須配備專用地樁，不得與其他儀表地串、并聯后接地。
6、外形尺寸：
上探頭： 220×l70×220；
下探頭： 220×l70×l20；
